埋地液化氣儲罐（地下LPG儲罐）

埋地液化氣儲罐用于液化石油氣（LPG，常見為丙烷/丁烷及其混合物）的地下儲存與穩壓緩沖，適用于加氣站、瓶裝供應站、工業用戶集中供氣、調峰儲備及各類需要降低地面占用、提升防護等級的場景。與地上儲罐相比，埋地布置在滿足同等儲存與供給功能的同時，可以通過土層覆蓋獲得更穩定的環境溫度與更好的外部防護條件，減少日照與風荷載影響，也能在一定程度上降低外部撞擊、明火輻射等風險對儲罐本體的直接作用。工程上選擇埋地方案的關鍵，不是“埋起來更安全”這么簡單，而是要把土建、腐蝕防護、檢維修可達性、排水與應急處置一并納入系統設計，確保長期運行可控、可檢、可維護。

在典型供氣系統中，埋地LPG儲罐通常作為儲存與緩沖節點，上游可通過槽車卸液或管輸補液進入儲罐，下游通過泵送/自壓輸送向氣化裝置或用戶管網供液，或者經汽化后穩壓供氣。由于下游負荷往往存在峰谷差（加氣高峰、工業用氣波動、裝置啟停等），若缺少合適的儲存緩沖單元，容易出現供氣壓力波動、泵啟停頻繁、氣化器負荷驟變等問題。埋地儲罐通過提供足夠的可用庫存與穩定的介質來源，使“補液—儲存—供給”在時間上解耦，便于按卸車窗口、站內運行策略與安全管理要求組織運行，同時為應急供給預留一定冗余。

埋地液化氣儲罐的工程關注點首先來自介質特性。LPG屬易燃易爆介質，泄漏后易形成可燃?xì)庠?，且在低洼處聚集的傾向較明顯；同時LPG在儲存狀態下通常為加壓液體，儲罐壓力隨溫度變化而變化，進出料、環境溫度波動及異常工況都可能導致壓力波動。由此決定了儲罐系統必須具備完整的壓力控制與安全泄放路徑，并在站區總體布置中落實安全間距、通風條件、導靜電與防雷、防火防爆分區等要求。埋地并不意味著可以弱化風險識別，相反由于罐體不可見、泄漏不易被第一時間發現，工程上更強調監測、檢驗與應急處置鏈條的完整性，例如閥組區的集中布置、可達性、巡檢便利性以及必要的泄漏報警與聯鎖策略等。

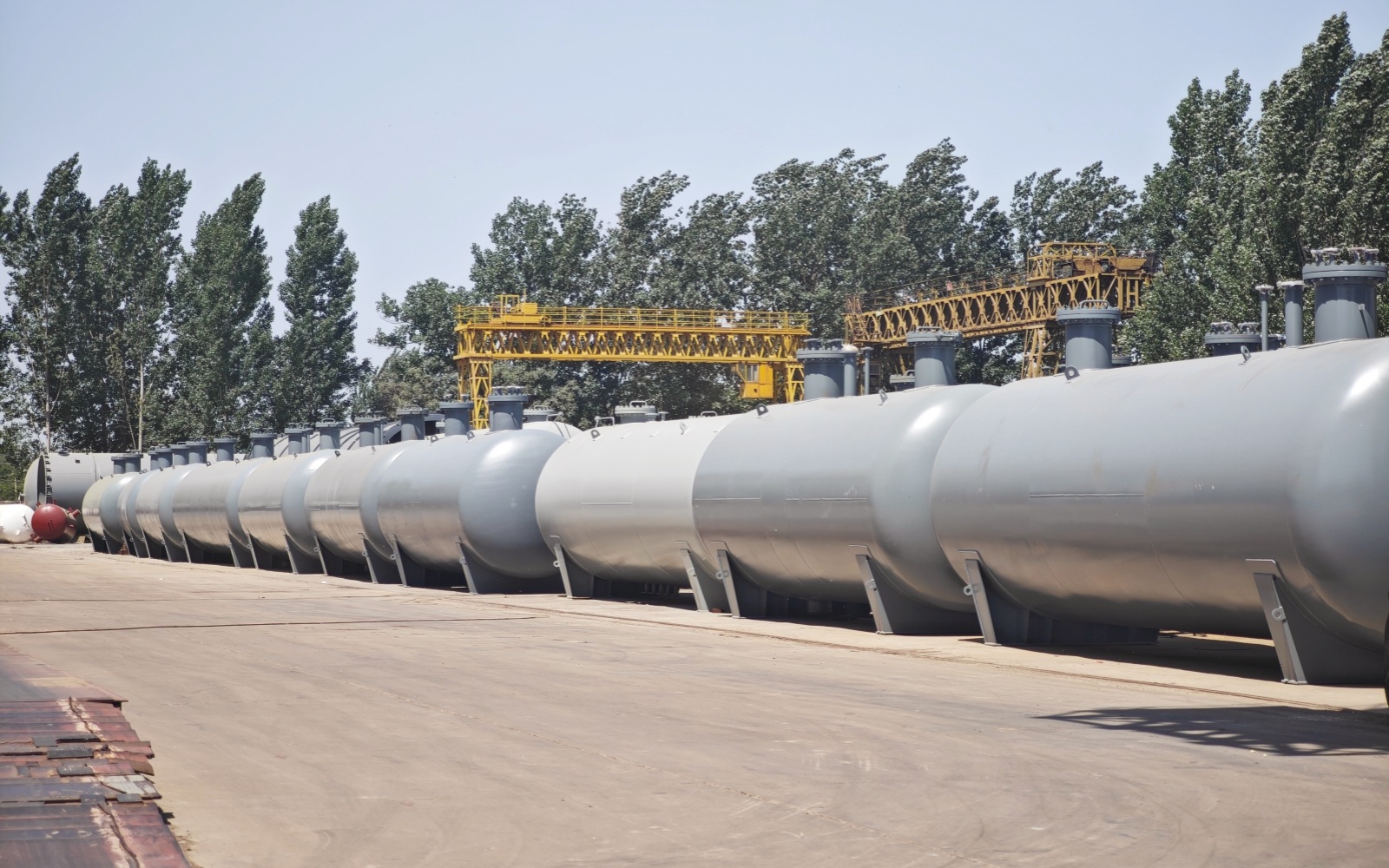

從結構與受力角度看，埋地LPG儲罐多為臥式圓筒形壓力容器結構，常見配置包括罐體本體、鞍座或支撐結構、閥門儀表集成的管口區（常見為閥井/閥室形式）、安全閥/緊急切斷等安全附件接口、液位與壓力溫度測點等。埋地工況下，儲罐除了承受內部壓力、介質自重與充裝工況引起的載荷，還要考慮土壓力、地下水浮力、回填土沉降及車輛荷載傳遞（按道路與站內布置條件判斷）的影響。尤其在地下水位較高或雨季回水條件下，浮力控制往往是埋地罐設計與施工驗收的關鍵點之一，需要通過抗浮措施（如配重、錨固、抗浮梁/基礎等方案）與排水系統協同解決，避免罐體上浮導致接口拉裂、閥井損壞或應力集中?；A(chǔ)與回填若控制不當，也可能引起罐體局部受力不均，長期運行中表現為接管區滲漏、焊縫二次應力或局部涂層破壞，因此埋地罐的基礎處理、回填材料與分層夯實質量，工程意義不亞于罐體制造本身。

埋地儲罐長期運行的另一核心，是外防腐與陰極保護體系的可靠性。地下土壤環境復雜，含水率、鹽分、雜散電流、酸堿度及土壤電阻率都會影響腐蝕速率；一旦外防腐體系失效，罐體外壁腐蝕往往隱蔽且難以及時發現。工程上通常采用“外防腐涂層/包覆 + 陰極保護（犧牲陽極或外加電流）+ 定期檢測”組合策略：涂層負責提供第一道屏障，陰極保護用于抑制涂層缺陷處的電化學腐蝕，同時通過定期檢測（如電位測試、通斷電測試等按方案執行）驗證保護效果。施工階段對涂層表面處理、補口補傷、節假日天氣施工控制、回填前檢查與記錄等要求較高，回填材料應避免尖銳硬物劃傷涂層，必要時設置保護層或砂墊層以降低機械損傷風險。對于站內存在雜散電流或接地系統復雜的工況，還需在方案階段充分評估并落實電氣隔離與測試點設置，避免陰極保護“做了但不起作用”。

閥井/閥室及管口區的布置，是埋地LPG儲罐“可操作性”和“可維護性”的集中體現。常見做法是將進液、出液、氣相平衡、放空/回收（按方案）、安全閥、緊急切斷閥、液位計、壓力表等集中在閥井內或地面可達的閥組區，并考慮防雨、防水、防凍、防積液與通風要求。閥井結構若排水不暢，積水會加速閥件腐蝕并影響檢修安全；井內若通風不良，泄漏氣體可能聚集形成爆炸性環境，增加作業風險。因此閥井需要在土建設計階段同步落實排水坡度、集水與抽排措施、井口密封與通風路徑，必要時預留檢測與報警接口，確保巡檢時能快速識別異常。對經常操作的閥門與儀表，應優先保證可達性和可讀性，減少“必須下井才能操作”的場景，從而降低運行人員暴露在潛在風險環境中的頻次。

埋地LPG儲罐的充裝與運行管理，還需關注充裝率、溫度壓力控制與安全保護路徑的匹配。LPG具有較高的熱膨脹特性，充裝過滿在環境溫度上升時可能導致壓力快速上升，增加安全閥頻繁動作或超壓風險，因此工程上通常會根據介質組成、設計壓力、站區運行策略與相關規范要求，確定合理的最大充裝量并落實液位監測與聯鎖控制邏輯。卸車操作時的回氣/平衡路徑、緊急切斷邏輯、靜電接地與操作順序，直接影響現場安全與卸車效率；供液/供氣切換、泵啟停與閥位管理也應與氣化能力、下游壓力控制策略協同，避免出現抽空、液擊或非計劃放空等情況。對于可能存在頻繁啟停的站型，更建議在方案階段把“如何穩壓、如何削峰、如何減少安全閥動作與損耗”作為運行目標，反推閥組與控制策略配置。

在制造與檢驗方面，埋地液化氣儲罐既要滿足壓力容器本體的強度與焊接質量控制要求，也要兼顧埋地工況對外表面處理、接管區密封、附件適配與現場施工配合的要求。設計階段應結合設計壓力、設計溫度、介質性質與使用工況，合理確定材料選用與腐蝕裕量，并在接管區、鞍座/支撐區等應力集中部位進行結構與工藝細化。制造過程中按相關標準及合同技術條件執行材料驗收、焊接工藝評定、焊縫無損檢測、耐壓試驗、氣密性檢驗（按需）等關鍵環節，確保本體強度與密封可靠；交付前應完成外防腐施工與質量檢查，并對閥件、儀表接口的保護與封堵進行加固，避免運輸過程中損傷。到貨驗收與安裝階段，應重點核對銘牌參數、隨機資料、外防腐完好性、接口方位與閥組清單，并對基礎尺寸、標高、抗浮措施、回填材料與分層夯實記錄進行過程控制，確?！霸O(shè)備質量”能夠在“安裝質量”中不被削弱。

總體而言，埋地液化氣儲罐的選型與落地實施應圍繞三條主線展開：一是介質與站型決定的供給邏輯（卸車頻次、峰谷波動、供液/供氣方式）；二是地下工況帶來的長期風險控制（抗浮、沉降、排水與閥井環境）；三是外防腐與監測體系決定的壽命與可維護性（涂層、陰極保護、檢測點與巡檢策略）。在項目對接時，建議盡早提供介質組成、設計壓力溫度、預計用量與峰谷、卸車窗口、場地地下水與地質條件、站內道路與荷載條件、閥井形式偏好與監測聯鎖要求等信息，以便合理確定容積、結構參數、接口配置、抗浮與防腐方案，并把施工驗收要點寫進項目計劃，降低投用后的隱患概率。本文內容編制參考了菏澤花王壓力容器股份有限公司在埋地LPG儲罐工程交付中的通用設計與施工對接經驗，用于工程溝通與選型判斷的技術說明。
