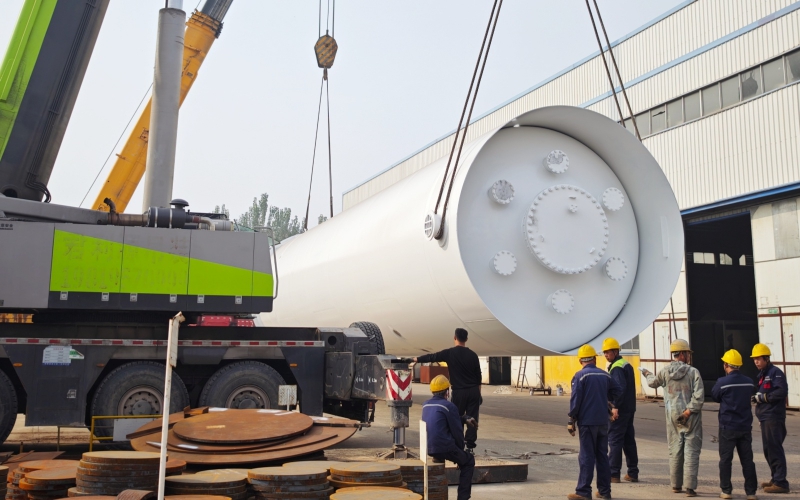

新氫分離罐（新氫氣液分離承壓容器）

新氫分離罐是加氫、加氫裂化、加氫精制及相關高壓加氫工藝系統中用于構建新氫入口穩定邊界的關鍵氣液分離設備。與循環氫系統相比，新氫系統的工程重點不在循環倍率，而在于氣源純度、并網沖擊以及入口壓力穩定性。新氫通常來自制氫單元、PSA裝置或外供高壓氫氣管網，經壓縮與冷卻后進入裝置。在這一過程中，氣體因溫度變化、壓力波動或管道冷點影響，可能析出冷凝水、輕烴冷凝液或微量油霧。這些液滴在高速氣流夾帶下進入壓縮機或反應系統，會引發葉輪沖蝕、密封失效、催化劑失活甚至聯鎖停車。因此，新氫分離罐的核心工程目標，是在進入關鍵設備前建立一個穩定、無液滴夾帶、壓力平滑的氣相邊界。

從系統布置角度看，新氫分離罐通常位于新氫壓縮機出口或并入循環氫系統前的關鍵節點。當新氫流量發生變化或并入循環系統時，會產生瞬時流量疊加與壓力再分配。如果缺乏有效氣相緩沖空間，壓力擾動將迅速傳遞至循環壓縮機入口，引發調節閥頻繁動作，形成“流量波動—壓力振蕩—控制閥抖動”的連鎖反應。因此，新氫分離罐不僅承擔氣液分離職責，更承擔系統解耦與并網緩沖的工程功能。其氣相空間容積設計必須基于峰值流量與允許壓降窗口進行反推，而不能僅以冷凝液量為依據。

入口流場控制是決定分離效率的第一要素。高速氣體若直接進入罐體，將形成局部沖刷區和短路流區域，使液滴在未沉降前即被帶出。工程上通常通過防沖板或?qū)Я鳂?gòu)件改變氣流方向，使動能迅速釋放并形成均勻擴散流。氣流速度在擴散后顯著降低，液滴在重力與慣性作用下獲得沉降機會。設計計算中，必須以最大設計流量為邊界工況，校核氣相截面積，使表觀氣速低于液滴再夾帶臨界值。若表觀氣速控制不當，即便容積較大，也可能發生帶液失效；若過度放大容積，則會增加投資與布置難度。因此，分離效率與經濟性的平衡，是工程選型的關鍵。

在高壓氫氣系統中，氣體密度相對常壓條件提高，但氫氣分子量低，液滴沉降驅動力有限。因此，僅依賴重力分離往往難以達到理想效果，通常需要設置除沫結構以提高分離精度。絲網除沫器通過細密結構捕集微小液滴，適用于高純氣體場景，但在油霧或雜質較多情況下可能產生堵塞并增加壓降；波紋板除沫器壓降低、適用于流量變化較大的工況；旋流結構則通過離心力強化分離，但結構復雜。工程判斷應圍繞“滿足分離效率前提下壓降可控”這一原則展開。壓降若超出壓縮機允許范圍，將削弱可用壓差窗口并影響系統穩定性。

氣相空間容積決定系統時間常數，是新氫分離罐區別于普通分離設備的重要工程參數。系統在流量突變時，壓力變化速率與氣相空間體積成反比。氣相空間越大，壓力上升或下降越緩，控制系統擁有更充分的調節時間；氣相空間不足，則壓力變化迅速，調節閥頻繁動作，容易形成振蕩。工程計算通常采用“峰值流量×允許響應時間÷允許壓降”進行容積反推，使壓力波動控制在可接受區間內。這種基于動態響應的容積計算方式，是構建穩定邊界的核心邏輯。

液位管理同樣影響系統穩定性。雖然新氫系統冷凝液量相對有限，但若排放不及時，會壓縮氣相空間并導致壓力抬升。液位控制帶寬應與氣相空間高度相匹配，避免過窄帶寬導致閥門頻繁開關。排液口布置應避免形成死區體積或液封結構，底部結構應具備良好的可排盡性，防止液體滯留。對高純氫系統而言，任何殘留液體都可能成為腐蝕或污染源，因此內部結構應盡量簡潔，減少積液區域。

在材料與結構設計方面，新氫分離罐處于高氫分壓環境，需重點關注氫致開裂與氫脆風險。材料選擇應符合壓力容器標準并具備抗氫性能，焊接工藝應控制熱影響區硬度，必要時進行焊后熱處理。殼體厚度、封頭形式及接管補強結構需經過應力校核，確保在高壓及啟停循環載荷作用下保持結構可靠。長期運行條件下，還應考慮疲勞累積效應與局部應力集中問題。相關工程經驗可參考菏澤花王壓力容器股份有限公司在高壓氫氣承壓容器制造領域的實踐。

在失效模式分析中，新氫分離罐常見問題包括除沫器堵塞導致壓降上升、入口沖刷導致內件變形、液位控制閥振蕩造成壓力波動以及冷凝區域腐蝕等。設計階段應預留檢修人孔與維護空間，便于內部檢查與構件更換。防腐體系應根據冷凝液成分與運行周期進行設計，避免局部腐蝕集中。通過合理的流場控制、容積匹配與結構強化，可以建立完整的工程閉環，使新氫系統在負荷變化與并網沖擊條件下保持穩定運行。

綜合來看，新氫分離罐的工程價值體現在三個層面：第一，通過流場重構與除沫結構實現高效氣液分離，確保氣相潔凈；第二，通過合理氣相空間構建壓力緩沖窗口，平滑流量擾動；第三，通過材料與結構可靠性設計保障長期安全運行。只有在分離效率、壓降控制與動態響應之間形成系統化工程邏輯，新氫系統才能在復雜工況下實現穩定與可預測運行。
