液態二氧化碳儲罐（液體CO?儲存罐）

液態二氧化碳儲罐用于液體CO?的集中儲存、暫存緩沖與穩定供給，常見于工業氣體站、食品級CO?供應系統、焊接與金屬加工、化工工藝用氣、氣體充裝與分裝站，以及需要連續或間歇用氣且對供氣穩定性有要求的工業場景。液態CO?在儲存與供給中表現出明顯的“壓力—溫度耦合”特性，工程上對其管理的核心并不只是把介質存住，而是通過合理的容積配置、清晰的壓力控制路徑與穩定的緩沖能力，讓下游用氣在負荷波動、接卸切換或短時供給中斷時仍能保持連續運行，降低頻繁調節帶來的風險與損耗。

在典型系統中，液態CO?來源可能為槽車接卸、工廠回收液化、集中供氣站供液等，介質進入儲罐后通過液相外送至蒸發/氣化裝置轉化為氣態CO?，再經穩壓調節供給用戶或工藝點。由于下游用氣負荷常隨生產節奏、設備啟停、工藝切換而變化，如果系統內缺少合適的緩沖儲存單元，氣化裝置負荷會頻繁波動，導致供氣壓力不穩、調節閥動作頻繁、供氣品質波動甚至短時斷供。配置液態CO?儲罐后，可在供給端與用氣端之間形成緩沖：供給充足時儲存富余介質，用氣峰值或上游短時波動時釋放庫存并平穩氣化，實現削峰填谷，提升系統抗擾動能力與連續運行能力。

液態CO?儲存的工程關注點主要集中在壓力與溫度邊界管理、運行安全與放散/回收路徑的清晰性。二氧化碳在不同溫度壓力條件下存在相態變化特征，環境溫度變化、進出料操作、氣化負荷變化都可能引起儲罐壓力波動。工程上需要在設計階段合理確定設計壓力、設計溫度與安全裕量，并配置明確的壓力控制與安全保護路徑，使超壓風險可控、排放去向明確。運行層面通過液位、壓力、溫度等監測手段與報警聯鎖配合，可及時掌握罐內狀態，避免因液位異常、壓力趨勢異常或放散頻繁導致的運行不穩定。對有回收或回氣平衡要求的系統，應在方案階段明確氣相去向與控制策略，以減少無效放散并提升運行經濟性。

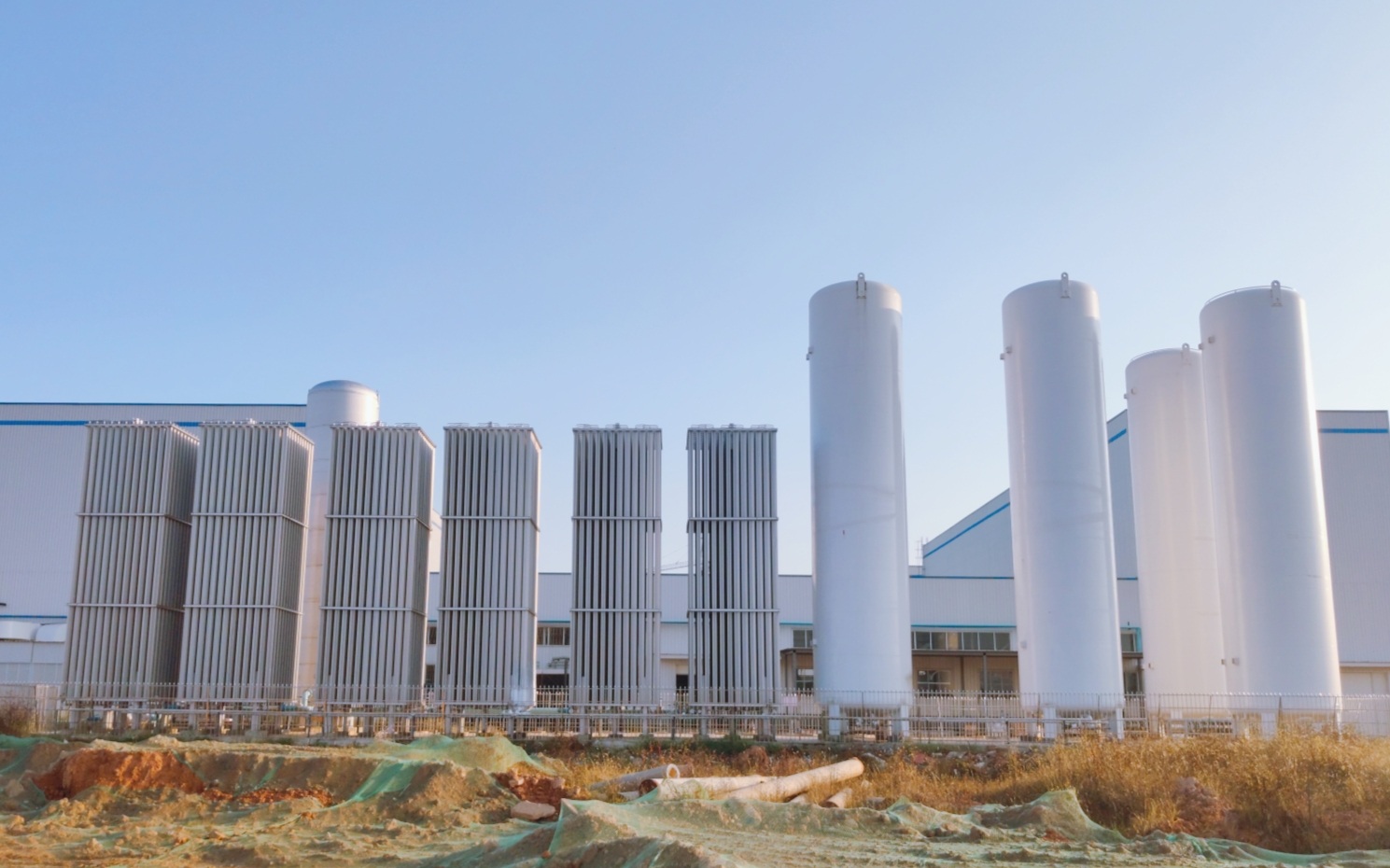

從結構形式與布置角度看，液態CO?儲罐可采用立式或臥式結構，具體需結合儲量規模、場地條件、運輸安裝方式以及與氣化裝置的對接關系綜合確定。立式形式占地相對緊湊，便于站內布置與巡檢；臥式形式在部分場地與運輸條件下更易實施。接口配置一般包括進液口、出液口、氣相口、回氣/放空口（按方案配置）、排污口、排凈口以及必要的取樣與檢修接口；儀表接口通常配置液位、壓力、溫度測點，并可根據項目要求配置遠傳、報警與聯鎖邏輯。接口方位與管線支撐設計應兼顧操作便利與應力控制，避免長期振動或外載影響密封可靠性；同時應考慮溫度變化導致的熱脹冷縮對管線與噴嘴的影響，必要時通過合理的柔性連接與支撐布置降低應力集中。

選型階段建議先把系統輸入?yún)?shù)講清楚：介質等級（工業級/食品級等）、供給方式（槽車接卸/回收液化/集中供氣）、用量規模與波動特征（連續/間歇、峰谷差、啟停頻率）、氣化方式與供氣壓力范圍、現場布置與維護條件、以及監測與聯鎖需求。容積確定往往需要與接卸頻次、應急儲備策略、下游最大/最小負荷及運行管理方式協同考慮，單純追求更大容積并不一定更優。更穩妥的做法是把儲罐作為“緩沖節點”來設計，使儲量、氣化能力與控制策略匹配，從而在滿足連續供給的同時降低調節頻率與放散損耗。

制造與檢驗方面，液態CO?儲罐應按相關標準及合同技術條件執行材料驗收、焊接工藝評定、焊縫無損檢測、耐壓試驗及必要的氣密性檢驗等關鍵環節，確保結構強度與密封可靠性滿足長期運行要求。交付前需對內表面清潔與干燥處理按項目要求執行，避免雜質與水分殘留影響介質品質；運輸與現場安裝階段重點保護噴嘴法蘭密封面與關鍵接口，防雨防塵、防碰撞，現場就位后進行接口復核、閥組方向確認與投用前檢查。本文內容為工程選型與系統配置的技術說明，相關技術經驗整理參考菏澤花王壓力容器股份有限公司工業氣體儲運項目的通用實踐。
