液氨卸車回氣平衡罐（液氨接卸回氣緩沖罐/卸車回氣穩壓罐）

液氨卸車回氣平衡罐用于液氨槽車/罐車接卸系統中的回氣平衡與壓力緩沖，是卸車過程實現“穩定接卸、降低波動、減少跑冒與聯鎖干擾”的關鍵設備。液氨接卸與常見液體卸車不同，現場會同時遇到兩類強耦合問題：一類是液相輸送與卸車泵/壓差驅動的流量波動；另一類是氣相空間的壓力變化與回氣路徑的瞬態沖擊。槽車與儲罐在接卸過程中，液相進入儲罐、氣相空間縮小、罐內壓力趨勢上升；若回氣能力不足或回氣管網阻力偏大，儲罐壓力上升會直接抬高卸車阻力，導致卸車流量下降、泵負荷變化、閥門頻繁動作，甚至觸發高壓報警、緊急切斷或安全閥動作。反過來，如果回氣路徑被“硬開硬關”或控制不當，瞬態回氣量可能造成回氣母管壓力沖擊、回氣閥組抖動、局部泄漏風險上升，使卸車過程變得不穩定。設置卸車回氣平衡罐的工程目的，就是在回氣側建立一個可用容積節點，把回氣流量與壓力的瞬態沖擊吸收掉，讓卸車過程更平滑、更可控。

從系統機理看，液氨卸車通常有兩種典型驅動方式：一是泵卸（槽車泵或站內卸車泵）通過液相管線把液氨送入儲罐；二是壓差卸（利用氣相增壓或自壓）形成液相輸送壓差。無論哪種方式，都必須處理“氣相置換”：儲罐接收液體時氣相空間被壓縮，必須有氣體排出或回流路徑，否則儲罐壓力會持續上升；槽車被抽空液體時氣相空間擴大，若沒有回氣補償，槽車可能形成負壓，出現卸車?yán)щy甚至結構風險（同時也會導致流量不穩、泵汽蝕等風險）。因此工程上普遍采用“回氣平衡”方案：儲罐（或站內回氣系統）的氣相回到槽車氣相空間，實現壓力平衡與置換連續。問題在于回氣量并不是恒定的，它會隨卸車流量、閥門開度、槽車液位變化、儲罐液位變化、環境溫度與熱交換等因素發生波動，尤其在卸車開始、切換、接近尾段、以及緊急停車的瞬態階段，回氣波動最顯著?；貧馄胶夤拚怯萌莘e把這些瞬態“攤平”：回氣量瞬時增大時先進入罐內，避免回氣母管壓力沖擊；回氣量瞬時不足時由罐內釋放氣體，幫助維持回氣側壓力平臺，減少卸車系統的波動。

回氣平衡罐的選型首先要把卸車工況邊界固化。工程上建議至少明確以下輸入：1）卸車方式（泵卸/壓差卸/組合方式）、最大卸車流量與典型卸車時間；2）槽車型號與氣相空間變化范圍（滿載到接近空車的氣相空間變化）；3）儲罐型式與允許壓力波動帶寬（常壓/微壓儲罐及其呼吸閥整定范圍，或低壓承壓系統的控制范圍）；4）回氣管線長度、管徑與阻力元件（止回閥、調節閥、過濾器、阻火器等的壓降）；5）是否設置回氣壓控閥、回氣調節閥及其控制策略；6）站內氨氣回收/吸收/放散的去向邊界（異常工況下回氣如何處理）。很多現場卸車不穩的根因并不在液相泵，而在回氣側阻力偏大、控制設定不合理或缺乏緩沖容積，導致回氣壓力波動放大并反向作用到卸車過程。選型時不宜只憑經驗給一個容積，而應結合最大卸車流量與瞬態階段的波動幅度，確定回氣平衡罐需要提供的有效緩沖氣量與可用壓力區間，從而反推容積與壓力等級。

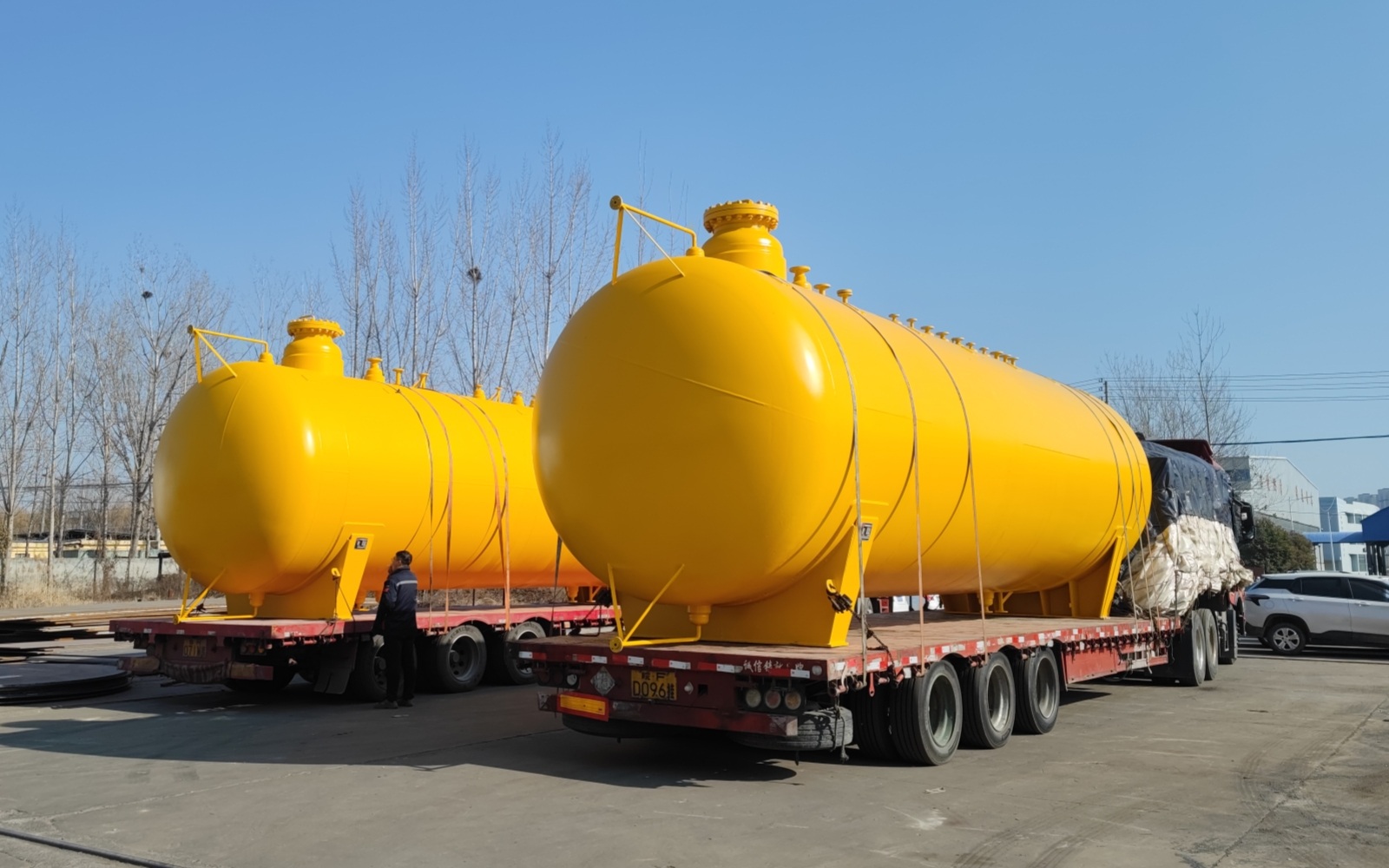

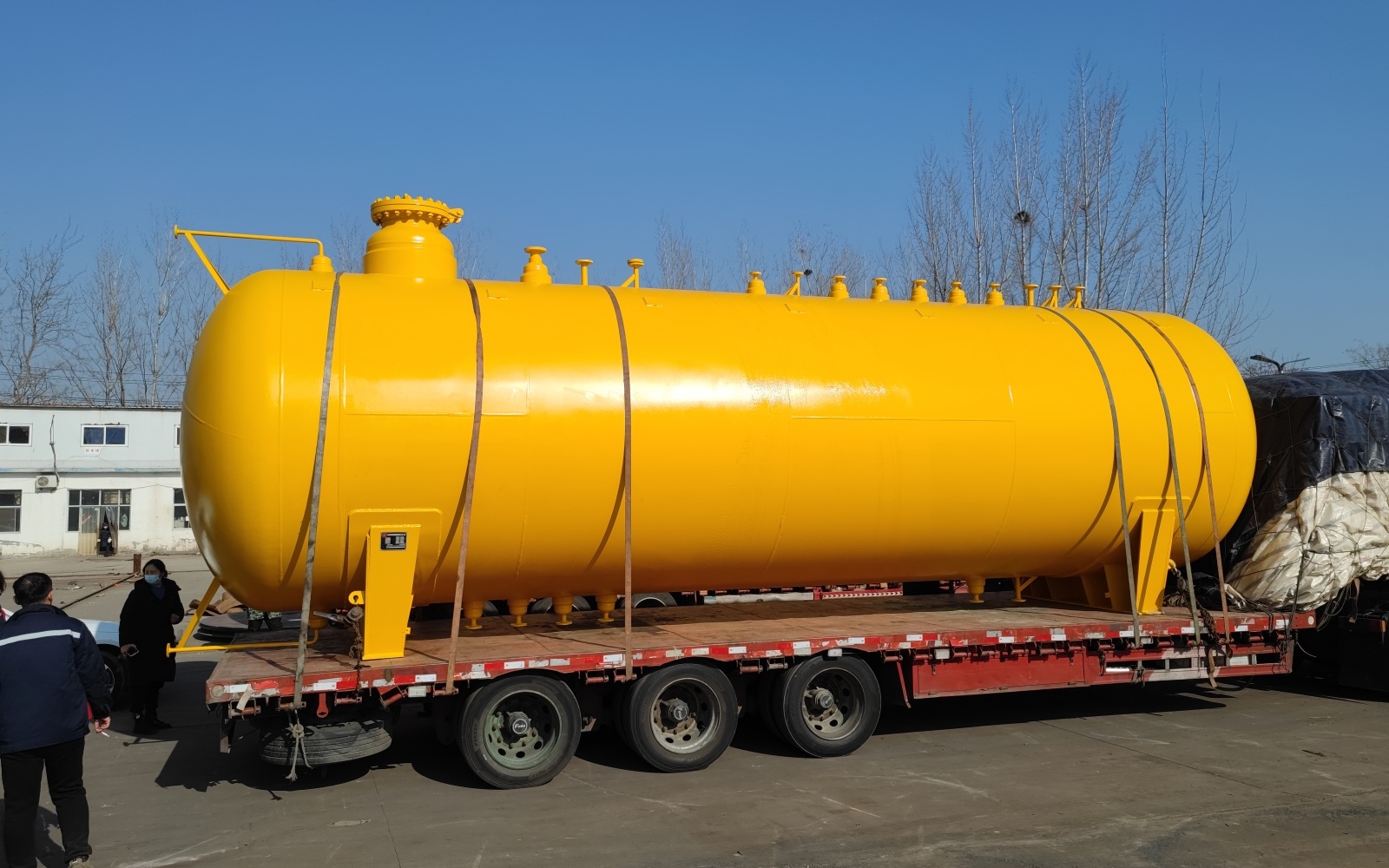

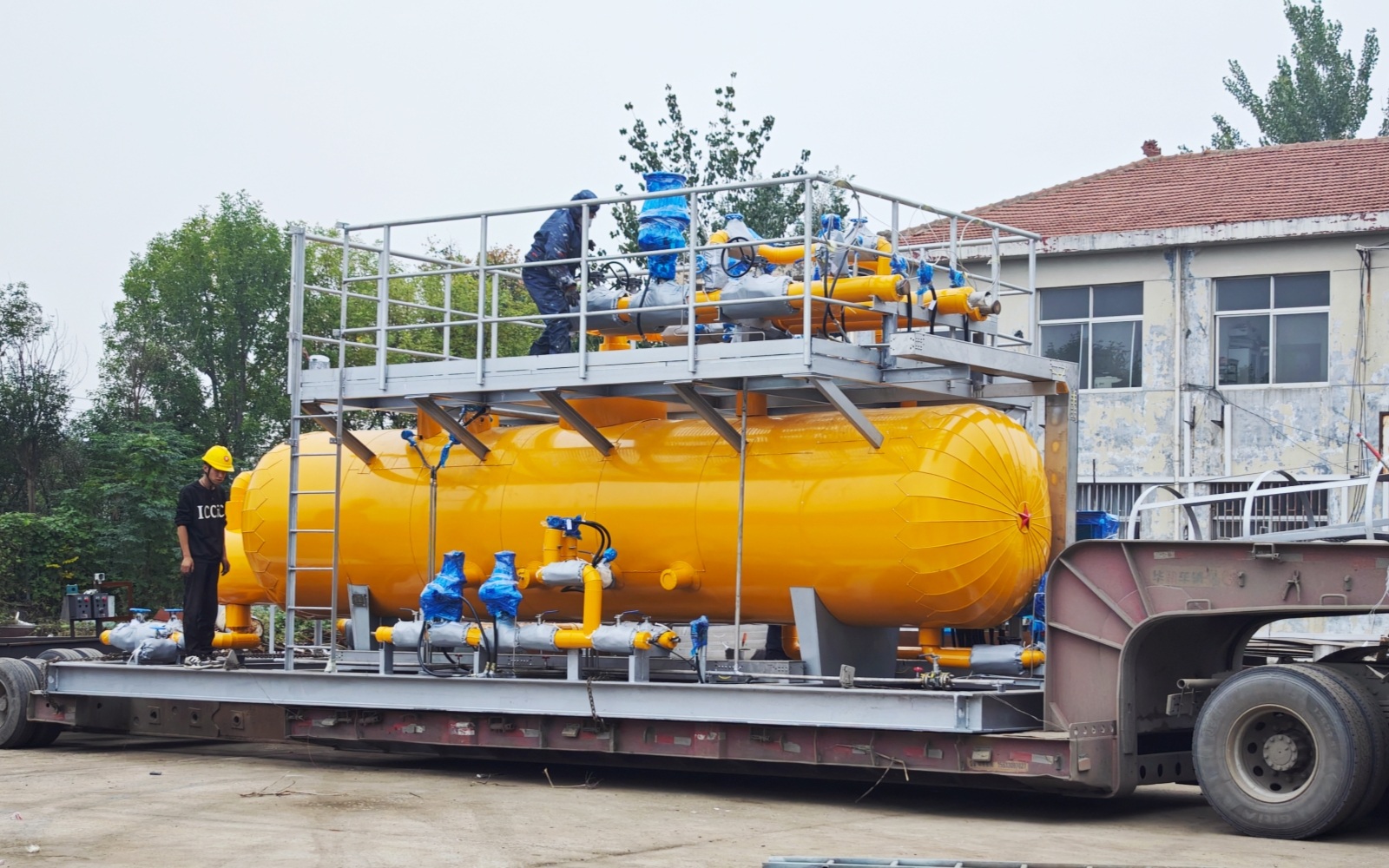

結構與接口配置方面，液氨卸車回氣平衡罐通常為承壓容器，多采用臥式布置便于在卸車區就近安裝與檢修。接口一般包含：回氣入口（來自儲罐氣相或站內回氣母管）、回氣出口（至槽車氣相接口）、必要的放空/泄壓口（按方案與規范）、排污/排凝口、儀表接口（壓力、溫度，必要時流量測點或取樣口），以及檢修用人孔/手孔（按規范）。入口布置應避免高速射流直沖出口形成短路流，必要時可通過合理布置降低動能與噪聲。排凝與可排盡性同樣重要：回氣中可能攜帶少量冷凝液或液滴，若低點不排凈，可能導致回氣通道受阻或攜液進入槽車；排凝去向必須可控，避免現場“臨時排放”帶來安全與環保風險。由于液氨具有毒性和刺激性，回氣系統任何泄漏都會帶來人員暴露風險，因此閥組密封、法蘭連接管理、檢修隔離與泄漏檢測都應作為系統設計輸入，而不是后期靠經驗補救。

運行控制上，回氣平衡罐的核心價值是讓卸車回氣壓力更平滑，從而讓卸車流量更穩定。工程上應把回氣側壓力控制邊界與儲罐呼吸閥/安全閥整定邊界協同：回氣過弱會導致儲罐壓力升高影響卸車；回氣過強或控制不當會導致回氣母管壓力沖擊甚至帶來異常放散。較穩健的做法是：在回氣側設置合理的控制帶寬，讓回氣壓力在一個可接受區間內波動，回氣平衡罐吸收高頻波動，調節閥承擔低頻趨勢調節，避免閥門高頻抖動。卸車過程中的關鍵階段（開始、切換、尾段、停車）建議通過趨勢驗證：觀察儲罐氣相壓力、回氣母管壓力、槽車氣相壓力（如有測點）、卸車流量與閥門開度變化，確認平衡罐確實降低了壓力沖擊與流量波動。對于多臺槽車接卸或多儲罐并聯接卸的站場，回氣平衡罐還能起到隔離作用，減少不同卸車點相互干擾，提高站場整體可控性。

安全與應急方面，回氣平衡系統必須明確異常去向。常見異常包括：回氣閥誤關、回氣管堵塞、卸車泵異常升壓、儲罐氣相壓力異常上升、槽車接口泄漏等。系統應具備超壓保護與聯鎖策略，確保在異常狀態下可以快速隔離、泄壓到安全去向并避免人員暴露；同時卸車區的通風、報警器與操作規程需要與設備配置匹配。制造與交付階段，回氣平衡罐應按承壓設備要求落實材料驗收、焊接工藝、無損檢測、耐壓與必要氣密檢驗，并提供完整資料，便于站場驗收與后續檢驗執行?，F(xiàn)場安裝應重點復核接口方向與卸車區布置、放空與排凝去向、安全距離、以及管線外載荷控制，投運前建議進行泄漏檢查與聯動試運行，確認卸車全過程壓力趨勢更平滑、聯鎖誤觸發減少、卸車效率與穩定性提升。技術來源與制造交付：菏澤花王壓力容器股份有限公司。
